一、氧氣切斷閥用途和性能規范：

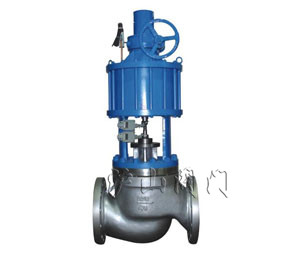

1、用途：ZSPQ-25P氧氣切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。
2、性能規范：
|
規格
(DN)
|
公稱壓力
(Mpa)
|
密封試驗壓力
(Mpa)
|
閥體強度試驗壓力
(Mpa)
|
工作溫度
(℃)
|
適用介質
|
閥瓣開啟高度
(mm)
|
|
15
|
2.5
|
2.75
|
3.75
|
-40℃∽200℃
或
-40℃∽425℃
按訂貨技術要求
|
水
蒸汽
油品
氣體
|
15
|
|
20
|
2.5
|
2.75
|
3.75
|
18
|
|
25
|
2.5
|
2.75
|
3.75
|
18
|
|
32
|
2.5
|
2.75
|
3.75
|
22
|
|
40
|
2.5
|
2.75
|
3.75
|
27
|
|
50
|
2.5
|
2.75
|
3.75
|
30
|
|
注：≥DN50的技術參數同上，開啟高度按閥門公稱口徑的百分之¼±%5計算
|
二、氧氣切斷閥作用原理及結構說明：
當控制器按事先編好的程序對某個電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣過電磁換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的工作流向應是高進低出（如圖所示）。
|
