產品名稱：
|

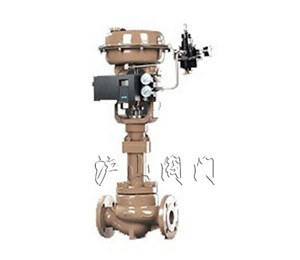

波紋管籠式雙座調節閥
|
產品型號：
|
HCBW
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
籠式雙座
|
密封材料：
|
橡膠
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、波紋管籠式雙座調節閥概述
波紋管籠式雙座調節閥是一種壓力平衡式的調節閥，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，這種調節閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管一填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。
氣動調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。
二、波紋管籠式雙座調節閥主要性能
泄 漏 量： 金屬閥座：符合標準ANSI Bl6.104 Ⅵ級， 小于額定的Cv的0.5%;
聚四氟乙烯閥座：標準符合ANSI Bl6.104 VI級，小于額定Cv的10-7
回 差： 5%(不帶定位裝置); 3%(帶定位裝置)
線 性： ±11%(不帶定位裝置); ±3%(帶定位裝置)
備 注：采用標準的V型聚四氟乙烯填料。
三、波紋管籠式雙座調節閥執行機構
型 式 HA多彈簧式薄膜執行機構
膜片材料 乙丙橡膠夾尼龍
彈簧范圍 0.02～0.10 ,0.08～0.24MPa
供氣壓力 0.14,0.16,0.28,0.40 MPa
氣源接頭 Rc1/4
環境溫度 -30～+70℃
備注∶該閥也可配用VA5或VA6執行機構。
