產品名稱：
|
電磁式煤氣安全切斷閥
|
產品型號：
|
DMF-0.1
|
|
驅動方式：
|
液動
|
連接形式：
|
法蘭
|
|
介質溫度：
|
-20~180℃
|
密封材料：
|
耐油橡膠
|
|
壓力范圍：
|
0.1MPa
|
公稱通徑：
|
DN100-DN2000
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電磁式煤氣安全切斷閥--概述

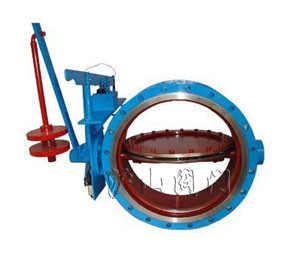

DMF-0.1型電磁式煤氣安全切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。
二、電磁式煤氣安全切斷閥--技術規格
1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）
2、閥的公稱壓力為PN0.1MPA。
3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。
4、切斷時間：一秒
5、介質溫度：-20~180℃。
6、環境溫度：-20~60℃。
三、電磁式煤氣安全切斷閥--尺寸表
|
DN
|
D1
|
D
|
D2
|
L
|
L1
|
L2
|
H
|
B
|
n-φd
|
|
100
|
170
|
205
|
145
|
127
|
360
|
250
|
460
|
10
|
4-12
|
|
150
|
225
|
260
|
200
|
140
|
510
|
250
|
510
|
14
|
8-18
|
|
200
|
280
|
315
|
252
|
152
|
465
|
250
|
565
|
14
|
8-18
|
|
250
|
335
|
370
|
310
|
165
|
520
|
280
|
620
|
16
|
12-18
|
|
300
|
395
|
435
|
362
|
178
|
580
|
300
|
670
|
16
|
12-23
|
|
350
|
445
|
485
|
412
|
190
|
630
|
300
|
720
|
16
|
12-23
|
|
400
|
495
|
535
|
162
|
216
|
680
|
300
|
770
|
20
|
16-23
|
|
450
|
550
|
590
|
518
|
222
|
740
|
300
|
820
|
20
|
16-23
|
|
500
|
600
|
640
|
570
|
229
|
780
|
300
|
860
|
22
|
16-23
|
|
600
|
705
|
755
|
670
|
267
|
895
|
320
|
960
|
22
|
20-25
|
|
700
|
810
|
860
|
775
|
292
|
1010
|
400
|
1060
|
22
|
24-25
|
|
800
|
920
|
975
|
880
|
318
|
1125
|
400
|
1150
|
22
|
24-30
|
|
900
|
1020
|
1075
|
980
|
330
|
1225
|
400
|
1250
|
24
|
24-30
|
|
1000
|
1120
|
1175
|
1080
|
410
|
1345
|
500
|
1360
|
24
|
28-30
|
|
1200
|
1340
|
1400
|
1295
|
470
|
1525
|
500
|
1500
|
24
|
32-34
|
|
1400
|
1560
|
1620
|
1510
|
530
|
1775
|
500
|
1800
|
24
|
36-34
|
|
1600
|
1760
|
1820
|
1710
|
600
|
1990
|
700
|
2100
|
24
|
40-41
|
|
1800
|
1970
|
2045
|
1970
|
670
|
2190
|
700
|
2350
|
24
|
40-41
|
|
2000
|
2180
|
2265
|
2110
|
760
|
2390
|
700
|
2600
|
24
|
48-48
|
注：
1、與本閥配套的還有DCK-1型控制器，如用戶需要請注明，用戶也可自行設計控制回路。
2、選用時請注明：電磁式啟動器電壓、溫度、壓力等。特殊要求如防爆、戶外等請注明。
