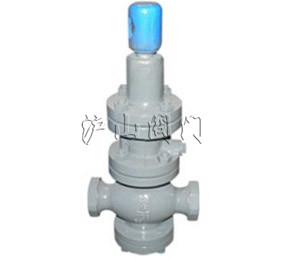

Y13H型內螺紋先導活塞式蒸汽減壓閥


Y13H型內螺紋先導活塞式蒸汽減壓閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 內螺紋先導活塞式蒸汽減壓閥   產品型號 Y13H
  驅動方式 手動   連接形式 內螺紋
  結構形式 活塞式   密封材料 不銹鋼
  壓力范圍 1.6~2.5MPa   公稱通徑 DN15-DN50
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



Y13H型內螺紋先導活塞式蒸汽減壓閥介紹


    本系列內螺紋先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
    本
薄膜型減壓閥主要用于蒸汽管路,起減壓穩壓作用。

    Y13H型內螺紋先導活塞式蒸汽減壓閥

一、Y13H型內螺紋先導活塞式蒸汽減壓閥主要技術參數和性能指標


公稱壓力(Mpa)

1.6

2.5

殼體試驗壓力(Mpa)*

2.4

3.75

密封試驗壓力(Mpa)

1.6

2.5

高進口壓力(Mpa)

1.6

2.5

出口壓力范圍(Mpa)

0.1-1.0

0.1-1.6

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

小壓差

0.15

0.15

滲漏量

GB12245-1989

*.殼體試驗不包括膜片、頂蓋。

二、Y13H型內螺紋先導活塞式蒸汽減壓閥主要零件材料


零件名稱

零件材料

閥體 閥蓋 底蓋

WCB

閥座 閥盤

2Cr13

缸套

2Cr13/25(鍍硬鉻)

活塞

2Cr13/銅合金

活塞環

合金鑄鐵

導閥座 導閥桿

2Cr13

膜片

1Cr18Ni9Ti

主閥彈簧

50CrVA

導閥主彈簧

50CrVA

調節彈簧

60Si2Mn


三、Y13H型內螺紋先導活塞式蒸汽減壓閥流量系數(Cv)


DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16


四、Y13H型內螺紋先導活塞式蒸汽減壓閥連接尺寸


公稱通徑DN

G

L

H

Hl

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125
