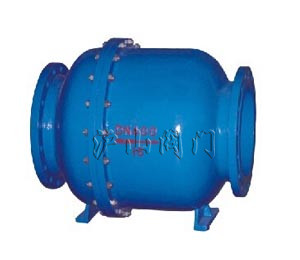

HQ45微阻球形止回閥采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻
損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵
出口，防止介質倒流。
二、HQ45微阻球形止回閥用途及特點
微阻球形止回閥采用橡膠包皮球為閥瓣，在介質的作用下可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可�？捎糜诶渌�、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
三、HQ45微阻球形止回閥主要技術參數
|
型 號
|
公稱壓力
(MPa)
|
殼體試驗
壓力(MPa)
|
密封試驗
壓力(MPd)
|
閥體材料
|
球體材料
|
|
HQ44 45X10
|
1.0
|
1.5
|
1.1
|
鑄鐵
|
碳鋼包膠
|
|
HQ44 45X16
|
1.6
|
2.4
|
1.76
|
四、HQ45微阻球形止回閥主要外形尺寸
|
HQ45X-10 16外尺寸
|
|
公稱通徑
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
1600
|
700
|
800
|
900
|
1000
|
|
L(mm)
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
1350
|
1450
|
1650
|
1900
|
2100
|
|
H(mm)
|
510
|
570
|
640
|
715
|
815
|
825
|
980
|
1155
|
1260
|
1350
|
1660
|
1700
|
|
連接尺寸
|
法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準
|
