產品名稱：
|
旋啟式襯膠止回閥
|
產品型號：
|
H44J
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
旋啟式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
0.6～1.0MPa
|
公稱通徑：
|
DN200-DN400
|
|
常用材質：
|
鑄鐵、球墨鑄鐵
|
技術咨詢：
|
021-31007323
|
一、H44J旋啟式襯膠止回閥

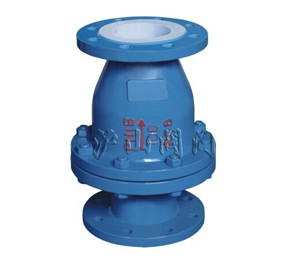

H44J旋啟式襯膠止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。應用于溫度小于80度的弱酸性介質管道。起防止介質倒流作用，臥式安裝或立式安裝均可。 H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
設計與制造：GB12236 結構長度：GB12221 法蘭連接：GB4216
二、H44J旋啟式襯膠止回閥用途
襯里新型止回閥于控制一般腐蝕性介質，閥體內腔苗冕覆有可供選擇的各種橡膠，具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉，
適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN0.6、1.0、1.6
三、H44J旋啟式襯膠止回閥測試
測試：襯里層：電火花檢測
實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa)
閥體：PN×1.5 密封：PN×1.1
四、H44J旋啟式襯膠止回閥材料
材料：上閥體：鑄鐵、球墨鑄鐵 下閥體：鑄鐵、球墨鑄鐵 襯里：橡膠 閥瓣：碳鋼包覆橡膠
五、H44J旋啟式襯膠止回閥部件列表
部件列表：上閥體、下閥體、襯里、閥瓣
|
公稱通徑
|
公稱壓力
|
工作壓力
|
L
|
D
|
D1
|
n-Фd
|
B
|
質量
|
|
20
|
1.0
|
1.0
|
160
|
105
|
75
|
4-14
|
128
|
|
|
25
|
160
|
115
|
85
|
4-14
|
128
|
4.5
|
|
32
|
180
|
135
|
100
|
4-18
|
150
|
7
|
|
40
|
200
|
150
|
110
|
4-18
|
160
|
8
|
|
50
|
230
|
165
|
125
|
4-18
|
178
|
10
|
|
65
|
290
|
180
|
145
|
4-18
|
205
|
18
|
|
80
|
310
|
200
|
160
|
4-18
|
230
|
24
|
|
100
|
350
|
220
|
180
|
8-18
|
255
|
30.5
|
|
125
|
400
|
250
|
210
|
8-18
|
3605
|
47.5
|
|
150
|
480
|
285
|
240
|
8-22
|
345
|
63.5
|
|
200
|
0.6
|
0.6
|
500
|
340
|
295
|
8-22
|
415
|
96.5
|
|
250
|
0.4
|
550
|
395
|
350
|
12-22
|
495
|
144
|
|
300
|
620
|
445
|
400
|
12-22
|
540
|
224
|
|
350
|
698
|
505
|
460
|
16-22
|
620
|
|
|
400
|
787
|
565
|
515
|
16-22
|
680
|
|
