產品名稱：
|

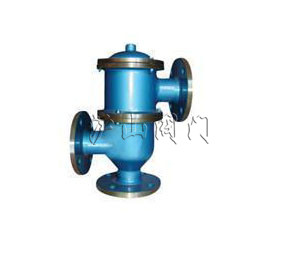

帶雙接管呼吸閥
|
產品型號：
|
HXF-2
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
產品特點：
|
結構緊湊,泄漏量小
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
A-D級
|
公稱通徑：
|
DN20-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、帶雙接管呼吸閥主要用途及特點
根據國家標準<石油化工企業設計防火規范>(GB50160-90)之規定,"甲,乙類液體的固定頂罐,應用阻火器和呼吸閥".可見呼吸閥,阻火器是儲罐不可缺少的安全設施.
它不僅能維持儲罐氣壓平衡,確保儲罐在超壓或真空時兔遭破壞,且能減少罐內介質的揮發和損耗.呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品，常與阻火器配套使用。該閥主要用于回收污染環境、危及人身安全有毒有害的氣體。
我公司生產的帶雙接管呼吸閥,具有結構緊湊,通氣量大,泄漏量小，耐腐蝕,密封性能好等特點.又開發了具有國際先進水準的防爆阻火器呼吸閥(HXF-IZ型),阻火器位于呼吸閥吸入口處,徹底杜絕火源進入呼吸閥殼體內.具有體積小,重量輕,檢修,清洗,更換方便等優點等特點。
閥盤采用聚四氟乙烯材料，具有耐低溫，防凍等優點。閥內設靜電輸出裝置，使得該閥時刻與罐體保持等電位。
在防火呼吸閥正常工作情況下，阻火呼吸人孔基本保持密封狀態，儲罐處于正常壓力。當呼吸閥正常工作滿足不了因意外原因造成儲罐急劇超壓時，呼吸人孔的泄壓蓋自動頂開，進行緊急泄壓，使罐內壓力保持正常；當罐內壓力急劇減壓或超真空時，吸入閥便開啟急劇吸入大氣，維護罐內正常壓力；當吸入大氣帶有火花、火焰時，阻火層起到“器壁效應”的作用來阻止火焰的通過，以保護儲罐的安全。
二、帶雙接管阻火呼吸閥的適用范圍
帶雙接管阻火呼吸閥適用于儲存內點低于28C的甲類油品和閃點低于100C乙油品，如汽苯、煤油、輕柴油、厚油等油品及性質相同的化工產品儲罐。
三、帶雙接管呼吸閥參數明細
操作壓力
|
操作壓力
|
+980Pa
+100mmH2O
|
-295Pa
-30mmH2O
|
A:-295Pa (-30mmH2O) +355Pa (+36mmH2O)
B:-295Pa (-30mmH2O) +980Pa (+100mmH2O)
C:-295Pa (-30mmH2O) +1750Pa (+180mmH2O)
D:-295Pa (-30mmH2O) +98000Pa (+10000mmH2O)
帶雙接管呼吸閥防爆級別：BS 5501: IIA、IIB、IIC。
殼體材質：碳鋼、鋁合金、不銹鋼：SUS304、SUS304L、SUS316、SUS316L、襯里。
閥盤、閥座材料：鋁合金、不銹鋼。
密封件材質：聚四氟乙烯。
法蘭材料：HG20592-97PN10.MPa，當客戶需用GB、SH、HGJ、JB、ANSI、JIS等標準或改變壓力等級時，請?jiān)谟嗀浐贤凶⒚鳌?/span>
制造、檢測標準：按(石油儲罐呼吸閥)SY7511-87、(石油儲罐阻火器阻火性能和試驗方法GB5908-86等標準進行制造和驗收，或客戶指定標準.)
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
in
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
|
L
|
160
|
160
|
160
|
160
|
160
|
213
|
213
|
265
|
306
|
355
|
420
|
|
H
|
160
|
255
|
255
|
255
|
255
|
260
|
260
|
290
|
330
|
330
|
350
|
四、帶雙接管阻火呼吸閥的維護與保養
為了確保帶雙接管阻火呼吸閥的性能達到安全使用目的，阻火呼吸閥應定期進行檢查和保養：
1、 檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、 重新安裝壓力盤和真空盤時應保證接觸面嚴密，導桿升降靈活。
3、啟用新的呼吸閥時必須清除盤的防震物。
