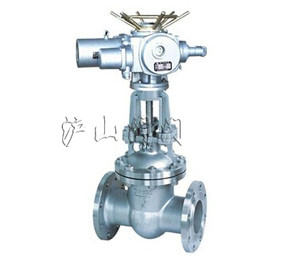

產品名稱：	國標電動法蘭閘閥	產品型號：	Z941
驅動方式：	電動	連接形式：	法蘭
結構形式：	楔式單閘板	密封材料：	13Cr、STL、本體材料、尼龍
壓力范圍：	2.5～16.0MPa	公稱通徑：	DN40-DN1000
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

Z941國標電動法蘭閘閥介紹

一、Z941國標電動法蘭閘閥用途與特點

電動法蘭閘閥是一種常見的啟閉閥，利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，適用范圍廣。

二、Z941國標電動法蘭閘閥執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

三、Z941國標電動法蘭閘閥壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

四、Z941國標電動法蘭閘閥主要零件材料及性能

體蓋板	閥   桿	密封面	墊   片	填   料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料 尼龍	增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	銷酸類
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

五、國標電動法蘭閘閥PN1.6MPa



電裝型號  規格  主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法蘭 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ48	DZW500	1170	3410	570

六、國標電法蘭閘閥PN2.5MPa

電裝型號  規格  主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	h	D0
凸面法蘭 RF Z941H Z941Y Z941W Z941F Z940H Z940Y Z940W Z940F 25 25P 25R 25I	40	200	145	110	85	18	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

七、國標電動法蘭閘閥    PN4.0 MPa-6.4MPa

電裝型號   規格    主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凹凸法蘭 MFM Z941H Z941Y Z941W Z940H Z940Y Z940W 40 40P 40R 40I	40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
	50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
	65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
	80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
	100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365
	125	400	270	220	188	176	28	8-Φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-Φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-Φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-Φ34	DZW45	810	1400	470
	300	750	510	450	408	364	46	16-Φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-Φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-Φ41	DZW120	870	2092	320
	500	1150	755	670	612	576	62	20-Φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-Φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-Φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-Φ58	DZW800	1060	-	500
6.4MPa	40	240	165	125	95	76	24	4-Φ23	DZW10	590	665	365
凹凸法蘭 MFM Z941H Z941Y Z941W Z940H Z940Y Z940W 64 64P 64R 64I	50	250	175	135	105	88	26	4-Φ23	DZW10	590	790	365
	65	280	200	160	130	110	28	8-Φ23	DZW10	590	840	365
	80	310	210	170	140	121	30	8-Φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-Φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-Φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-Φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-Φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-Φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-Φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-Φ41	DZW120	870	2216	320
	400	950	670	585	525	474	66	16-Φ48	DZW180	870	2838	320
	500	1150	800	705	640	576	70	20-Φ54	DZW250	1170	3320	570
	600	1350	930	820	750	678	76	20-Φ58	DZW500	1170	3684	570

八、國標電動法蘭閘閥     PN10.0MPa-16.0MPa

電裝型號   規格   主要尺寸

10.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凹凸法蘭 MFM Z941H Z941Y Z941W Z940H Z940Y Z940W 100 100P 100R 100I	40	240	165	125	95	76	26	4-Φ23	DZW10	590	680	365
	50	250	195	145	112	88	28	4-Φ25	DZW15	590	810	365
	65	280	220	170	138	110	32	8-Φ25	DZW20	590	860	365
	80	310	230	180	148	121	34	8-Φ25	DZW20	590	892	365
	100	350	265	210	172	150	38	8-Φ30	DZW30	810	1013	470
	125	400	310	250	210	176	42	8-Φ34	DZW45	810	1184	470
	150	450	350	290	250	204	46	12-Φ34	DZW60	830	1250	550
	200	550	430	360	312	260	54	12 -Φ41	DZW90	830	1450	550
	250	650	500	430	382	313	60	12-Φ41	DZW120	870	1650	320
	300	750	585	500	442	364	70	16-Φ48	DZW180	870	1800	320
	350	850	655	560	498	422	76	16-Φ54	DZW250	1170	2030	570
	400	950	715	620	558	474	80	16-Φ54	DZW500	1170	2250	570
16.0Mpa	40	260	175	125	92	76	32	4-Φ27	DZW15	590	812	365
凹凸法蘭 MFM Z941H Z941Y Z941W Z940H Z940Y Z940W 160 160P 160R 160I	50	300	215	165	132	88	36	8-Φ25	DZW20	590	905	365
	65	340	245	190	152	110	44	8-Φ30	DZW20	590	968	365
	80	390	260	205	168	121	46	8-Φ30	DZW30	590	978	365
	100	450	300	240	220	150	48	8-Φ34	DZW60	810	1043	470
	125	525	355	285	238	176	60	8-Φ41	DZW90	810	1248	470
	150	600	390	318	270	204	66	12-Φ41	DZW120	830	1394	550
	200	750	480	400	345	260	78	12-Φ48	DZW120	830	1621	550
	250	838	580	485	425	313	88	12-Φ54	DZW180	870	1935	320
	300	965	665	570	510	364	100	16-Φ54	DZW250	870	2411	320
