產品名稱：
|
電動法蘭球閥
|
產品型號：
|
Q941
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通式
|
密封材料：
|
不銹鋼、橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN15-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電動法蘭球閥概述
顧名思義,電動法蘭球閥是球閥配上電動執行機構.電動執行機構的執行速度相對較快,并且不需要工人親力親為,在很大程度上節約了人力資源以及時間.
二、電動法蘭球閥發展與工作原理
電動法蘭球閥是它具有相同的旋轉90度提動作，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
電動法蘭球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
三、電動法蘭球閥特點
該球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
四、電動法蘭球閥用途
電動球閥是一種轉角為90度的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、滬山閥門等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90度即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
五、電動法蘭球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、電動法蘭球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
七、電動球閥技術參數和性能
|
CN系列執行機構技術參數
|
閥體參數
|
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～300mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-300
|
|
250:1
|
350:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
|
進線接口
|
PE1/2〞進線線鎖
|
八、電動球閥主要性能規范
|
試驗壓力 （Mpa）
|
公稱壓力（Mpa）
|
壓力級
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
九、電動球閥主要零件材質
|
零件名稱
|
材 料
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8 (304)
|
CF3 (304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M (316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9 (304)
|
00Cr19Ni11 (304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2 (316)
|
00Cr17Ni12Mo2 (316L)
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
CX系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
十、電動球閥外形安裝尺寸

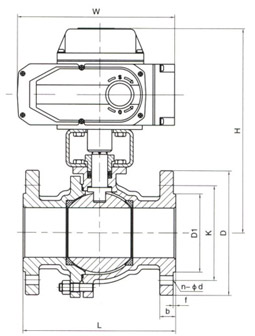

電動法蘭球閥 結構圖
|
Q941F-16
|
|
通徑DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
65
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
20
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
20
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
215
|
180
|
156
|
8-Φ18
|
22
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
245
|
210
|
184
|
8-Φ18
|
22
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
280
|
240
|
211
|
8-Φ22
|
24
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
335
|
295
|
266
|
12-Φ22
|
24
|
3
|
460
|
255
|
|
Q941F-25
|
|
通徑DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
190
|
196
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
195
|
196
|
|
25
|
1″
|
150
|
115
|
85
|
64
|
4-Φ14
|
16
|
2
|
210
|
196
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
220
|
196
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
230
|
196
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
265
|
196
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
22
|
3
|
300
|
255
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
24
|
3
|
325
|
255
|
|
100
|
4″
|
280
|
235
|
190
|
156
|
8-Φ22
|
24
|
3
|
350
|
255
|
|
125
|
5″
|
320
|
270
|
220
|
184
|
8-Φ26
|
26
|
3
|
375
|
255
|
|
150
|
6″
|
360
|
300
|
250
|
211
|
8-Φ26
|
28
|
3
|
420
|
255
|
|
200
|
8″
|
400
|
360
|
310
|
274
|
12-Φ26
|
30
|
3
|
460
|
255
|
結構長度：JB1686亦可按GB12221
結構標準：JB79亦可按GB9113，ANSI B16.5，JID B2212。
