產品名稱：
|

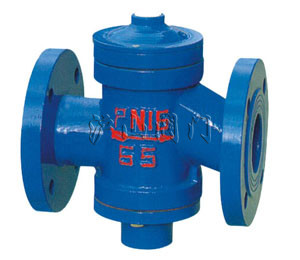

自力式流量控制閥
|
產品型號：
|
ZLF
|
|
驅動方式：
|
自力式
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN15-DN350
|
|
常用材質：
|
鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|
一、自力式流量控制閥簡介：
自力式流量控制閥是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節;相對于電動調節閥，它的優點是不需要外部動力，應用實踐證明，在閉式水循環系統(如熱水供暖系統，空調冷凍系統)中，正確使用這種閥門，可以很方便地實現系統的流量分配;可以實現系統的動態平衡;可以大大簡化系統的調試工作;可以穩定泵的工作狀態等。因此，自力式調節閥在供熱空調工程中有著廣闊的應用前景。
二、自力式流量控制閥結構與性能：
自力式流量控制閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象(如一個環路，一個用戶，一臺設備等，下同)的流量恒定，自力式流量控制閥的名稱較多，如自力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等，各種類型的自力式流量控制閥，結構各有相異，但工作原理相似。
三、自力式流量控制閥工作原理：
自力式流量控制閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成，如圖1所示。手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。
對于手動調節閥組來說，流量G=P2-P3式中Kv為手動調節閥閥口的流量系數，P2-P3為手動調節閥閥口兩側的壓差。Kv的大小取決于開度，開度固定，Kv即為常數，那么只要P2-P3不變，則流量G不變。而P2-P3的恒定是由自動平衡閥組控制的。比如進出口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的恒定;反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，維持P2-P3的恒定。
手動調節閥組的每一個開度對應一個流量，開度和流量的關系由試驗臺試驗標定，并配有開度的顯示和鎖定裝置。
四、自力式流量控制閥性能與特點：
1、可按設計或實際要求設定流量，能自動消除系統的壓差波動，保持流量不變;
2、克服系統冷熱不均現象，提高供熱(供冷)質量;
3、徹底解決近端壓差大，遠端壓差小的矛盾;
4、減小系統循環水量，降低系統阻力;
5、減少設計工作量，不需要對管網進行繁瑣的水力平衡計算;
6、降低調網難度，把復雜的調網工作簡化為簡單的流量分配;
7、免除多熱源管網熱源切換時的流量再分配工作;
8、流量顯示值均為測試臺上隨機標定，流量(m3/h)。
五、力式流量控制閥技術參數表：
|
型號
|
公稱直徑
|
Kvs值
|
閥長
|
恒定流量(m³/h)
|
|
ZLFl5—16
|
DNl5
|
6
|
160
|
0．1—1．5
|
|
ZLF20—16
|
DN20
|
6
|
160
|
0．1—1．5
|
|
ZLF25—16
|
DN25
|
7
|
160
|
0.2—2
|
|
ZLF32—16
|
DN32
|
13
|
180
|
0.5—4
|
|
ZLF40—16
|
DN40
|
20
|
200
|
1—6
|
|
ZLF50—16
|
DN50
|
35
|
230
|
2—10
|
|
ZLF65—16
|
DN65
|
50
|
290
|
3—15
|
|
ZLF80—16
|
DN80
|
80
|
310
|
5—25
|
|
ZLFl00—16
|
DN100
|
110
|
350
|
10—35
|
|
ZLFl25—16
|
DN125
|
214
|
400
|
15—50
|
|
ZLFl50—16
|
DN150
|
285
|
480
|
20—80
|
|
ZLF200—16
|
DN200
|
603
|
600
|
40—160
|
|
ZLF250—16
|
DN250
|
901
|
730
|
75—300
|
|
ZLF300—16
|
DN300
|
1390
|
698
|
100—450
|
|
ZLF350一16
|
DN350
|
1740
|
787
|
200—650
|
六、力式流量控制閥安裝調試方法：
1、介質流動方向應與閥體的流向箭頭一致;
2、安裝后根據與其串聯管路的需求設定流量;
3、檢查閥門兩端的壓差是否在工作壓差范圍;
4、盡可能避免閥門在小流量狀態下工作;
5、彈簧罩上沒有排污螺釘，應定期排污。
自力式流量控制閥在混水系統中得應用
自力式流量控制閥是一個依靠自身介質的壓差為動力，自動控制流量的元器件，具有能夠衡定流量的功能，可用來徹底解決水力失調問題。自力式流量控制閥安裝簡單，調節方便;使用中節能成效明顯，節電25—30%，節煤15—20%，增加供熱面積25—30%。有利于穩定運行，提高供暖質量。在混水系統改造中，經過水力計算，根據供暖面積、循環流量以及供熱管徑等因素選擇安裝了相應的流量控制閥，根據溫度調節流量，利用自力式流量控制閥的獨特功能穩定了混水的壓力、流量和溫度，保證了各個混水站之間的流量平衡與調節，實現了平衡運行。
如果利用原熱網水——水二次換熱，也可滿足供熱需求，但要改建部分熱網，建若干座換熱站，運行成本會加大，供熱效率低。在廣泛調研論證的基礎上，選用混水供熱方式，并在混水系統中安裝自力式流量控制閥可以實現節能得效果。
一、產品選用要點
1. 自力式流量控制閥選用主要控制參數為：公稱直徑、流量控制范圍、設計公稱壓力、介質允許溫度范圍、工作壓差范圍、控制精度等等。屬動態平衡閥。
2. 在水力管網上要求流量不變的位置安裝自力式流量控制閥，對閥門按所需流量進行設定，當閥門前后的工作壓差在額定范圍內變化時，閥門根據壓差信號，自動改變閥的開度維持通過閥門的流量穩定不變。
3. 在定流量系統中，以及對一些設備如鍋爐、冷水機組等需維持流量恒定以保障安全、提高設備運行效率的系統，應設置自力式流量控制閥。
4. 在未安裝溫控閥或用戶不能自主調節的定流量環路的入口處，安裝自力式流量控制閥可使環路按照閥門的設定流量運行。
5. 室內供暖為垂直單管跨越式的計量收費系統(定流量系統)，熱力入口應設自力式流量控制閥。
6. 為使閥門工作在佳區域，應按照通過流量和工作壓差范圍來選擇自力式流量控制閥(注意：進口產品工作壓差范圍比國產品窄得多)，而不應直接按照管徑選擇閥門規格。
7. 如流量控制閥的實際工作壓差超出產品的工作壓差范圍，應采用其它調節設備進行初調節。
8. 通常的自力式流量控制閥沒有關斷功能，需要增設關斷閥門。
9. 要注意防止水中的雜質阻塞閥門的毛細管或膜盒膜片部件，必要時閥前安裝水過濾器。
二、執行標準
CJ 179-2003《自力式流量控制閥》
三、施工安裝要點
1. 自力式流量控制閥可安裝在供水管上也可安裝在回水管上。如系統壓力過高，為保護末端設備的安全，自力式流量控制閥宜安裝在供水管上。
2. 自力式流量控制閥可水平安裝，也可垂直安裝。
3. 自力式流量控制閥有一個設定流量的刻度盤。閥門出廠前，可預先按照設計流量值設定好流量。也可在安裝到系統上后，在現場設定流量。設定流量時，把刻度盤數字調整到設計流量值即可。
4. 自力式流量控制閥不具備截止功能，根據需要，應另設截止閥或者其它截止關斷閥門。
5. 安裝位置需要按照設備要求設置直管段，通常為6倍管徑。
