產品名稱：
|
氣動薄膜襯四氟單座調節閥
|
產品型號：
|
ZMJBP
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座
|
密封材料：
|
氟塑料
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN150
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZMJBP氣動薄膜襯四氟單座調節閥概述

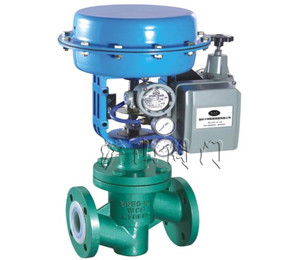

ZMJBP氣動薄膜襯四氟單座調節閥是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。
二、ZMJBP氣動薄膜襯四氟單座調節閥產品特點
1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．氣動單座（套筒）調節閥采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
三、ZMJBP氣動薄膜襯四氟單座調節閥零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、10’’、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
四、ZMJBP氣動薄膜襯四氟單座調節閥技術參數
性能指標：（表一）
|
項目
|
性能指標
|
|
基本誤差％
|
≤±8
|
|
回差％
|
≤8
|
|
死區％
|
≤6
|
|
額定流量系數誤差
|
≤±10％（Kv≤5時±15％）
|
|
泄漏量
|
≤0.01％閥額定容量
|
技術參數：（表二）
|
公稱通徑DN（mm）
|
G3/4’’
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑DN（mm）
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量系數KV
|
0.08
|
1.12
|
0.20
|
.032
|
0.50
|
0.80
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
流量特性
|
直線
|
直線\等百分比
|
|
公稱壓力PN（Mpa）
|
1.01.6
|
|
配用執行機構
|
型號
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
有效面積cm
|
200
|
280
|
400
|
630
|
1000
|
|
工作行程mm
|
10
|
10
|
16
|
25
|
40
|
60
|
|
彈簧范圍KPa
|
20-10040-200
|
|
作用方式
|
氣關式或氣開式
|
|
工作溫度
|
-30~200℃
|
|
固有可調比R
|
30：1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
調節閥的允許壓差：（見表三）
標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。
充許壓差：（表三）
|
供氣壓力（MPa）
|
彈簧范圍（MPa）
|
公稱通徑（DN）
|
G3/4’’
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑（DN
|
3-8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
0.14
|
20~100
|
允許壓差 △P（MPa）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：流開流態，關閉時p2=0
主要零件材料：（表四）
|
零件名稱
|
材料
|
零件名稱
|
材料
|
|
閥體
|
ZG25襯F46（FEP）
|
波紋管
|
F4（PTFE）
|
|
閥芯
|
2Cr13襯F46（FEP）
|
|
哈氏合金、蒙乃爾
|
填料
|
F4（PTFE）
|
|
閥座
|
2Cr13襯F46（FEP）
|
柔性石墨
|
|
哈氏合金、蒙乃爾
|
注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。
外形尺寸：（表五）
|
公稱通徑 DN（㎜）
|
3/4″
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
L
|
116
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
480
|
|
A
|
245
|
245
|
245
|
245
|
290
|
290
|
362
|
362
|
362
|
454
|
|
H
|
401
|
445
|
485
|
495
|
523
|
532
|
697
|
699
|
699
|
817
|
|
H1
|
50
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
190
|
|
重量
|
17
|
17
|
19
|
21
|
28
|
31.5
|
54
|
64
|
80
|
120
|
注：法蘭標準符合JB78-59、JB79-59標準.也可根據用ANSI美國標準等其它標準。
配套附件：
1．各種型號的閥門定位器，電氣轉換器，空氣過濾減壓器。
2．手輪機構。
3．電磁閥，接近開關。
五、ZMJBP氣動薄膜襯四氟單座調節閥型號編制說明
|
Z
|
J
|
H
|
P
|
16
|
C
|
G
|
K
|
|
自控閥門
|
執行機構：
|
多彈簧氣動薄膜執行機構
|
閥門結構類型：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
作用型式：
|
|
|
J：表示精小型
|
|
P：表示單座
|
16：表示1.6MPa
|
C：表示碳鋼
|
G：中溫型
常溫省略
|
K：表示氣開型
|
|
|
|
|
N：表示雙座
|
25：表示2.5MPa
|
P：表示不銹鋼
|
|
B：表示氣關型
|
|
|
|
|
M：表示套筒閥
|
40：表示4.0MPa
|
F46：表示閥體襯氟
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
|
|
|
