產品名稱：
|

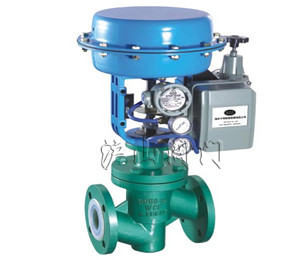

氣動襯氟調節閥
|
產品型號：
|
ZJHPF46
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座
|
密封材料：
|
氟塑料
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN25-DN150
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動襯氟調節閥產品概述
氣動襯氟調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。氣動薄膜調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。耐腐蝕氣動調節閥其主要特點如下：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。
二、氣動襯氟調節閥主要技術參數
1、 閥體
|
閥體形式
|
直通單座鑄造球型閥
|
|
公稱通徑
|
DN20～150mm
|
|
公稱壓力
|
PN1.6MPa
|
|
法蘭標準
|
GB/T9113、 JB/T79
|
|
連接形式
|
法蘭(FF RF RTJ)
|
|
壓蓋型式
|
螺栓壓緊式
|
|
工作溫度
|
-40～180℃
|
|
密封填料
|
V型聚四氟乙烯填料
|
2、閥內件
|
閥芯形式
|
單座柱塞型(襯四氟)
|
|
流量特性
|
近似等百分比
|
3、 執行機構及附件、作用形式
|
執行器名稱
|
ZHA/B多彈簧簿膜執行機構
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
|
有效面積(cm2)
|
350
|
350
|
560
|
|
行程
|
10、16
|
25
|
40
|
|
彈簧范圍
|
1.5～3kg/cm2（0.15～0.3MPa）
|
|
膜片材料
|
乙丙橡膠夾尼龍布
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30～+70℃
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
作用形式
|
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
|
三、氣動襯氟調節閥 主要零件材料
|
閥體、閥蓋
|
ZG230-450襯F46
|
|
閥座、閥芯
|
2Cr13襯F46、304襯F46
|
|
閥蓋
|
丁腈橡膠夾增強滌綸織物
|
|
波紋管材料
|
聚四氟乙烯
|
四、氣動襯氟調節閥額定流量系數Kv、額定行程
|
公稱通徑
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
Kv值
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
額定行程
|
10
|
16
|
25
|
40
|
60
|
五、氣動襯氟調節閥主要外形及連接尺寸
|
公稱通徑
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
|
L
|
116
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
480
|
|
A
|
267
|
267
|
267
|
267
|
267
|
267
|
350
|
350
|
350
|
470
|
|
H
|
401
|
445
|
485
|
495
|
523
|
532
|
697
|
699
|
699
|
817
|
|
H1
|
50
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
190
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
