產品名稱：
|

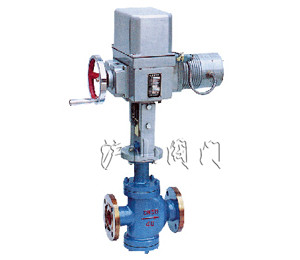

電動直通單、雙座調節閥
|
產品型號：
|
ZAZP(N)
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單、雙座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN400
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZAZP(N)電動直通單、雙座調節閥介紹
ZAZP(N)電動直通單、雙座調節閥是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的指標信號0～10或4～20mA.DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。ZAZM電動套筒調節閥因而廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。
本系列產品有標準型、波紋管密封型、夾套保溫等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～400。
ZAZP直通單座調節閥：閥內只有一個閥座，具有泄漏量小的優點，但不平衡力較大，并隨著公稱通徑增大而增大，故閥的工作壓差不宜過高，選用時必須注意。公稱通徑DN<25mm的閥芯為單導向結構；公稱通徑DN≥25mm的閥芯為雙導向結構。
ZAZN直通雙座調節閥：閥體內有上下兩個閥座，具有流通能力大，不平衡力小，作用方式改變?nèi)菀椎葍?yōu)點，閥芯為雙導向結構。
二、ZAZP(N)電動直通單、雙座調節閥結構特點
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
三、ZAZP(N)電動直通單、雙座調節閥技術參數
|
公稱通徑D(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
額定流量系數
Kv
|
單座
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
800
|
1200
|
|
|
雙座
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2700
|
|
額定行程L（mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN（MPa)
|
1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
允許泄漏量（1/h)
|
10-4×閥額定容量（單座）、10-3×閥額定容量（雙座）
|
|
工作溫度t（℃）
|
-20～200、-40～250、-40～250、-60、450
|
|
信號范圍（mA.DC）
|
0～10或4～20
|
|
電源電壓
|
220V、50Hz
|
|
作用方式
|
電開式、電關式
|
