產品名稱：
|

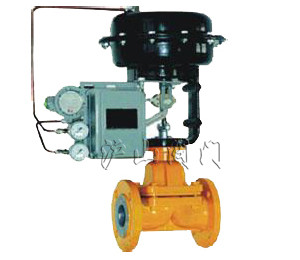

氣動襯氟隔膜調節閥
|
產品型號：
|
G41F46
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
堰式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動襯氟隔膜調節閥概述
氣動襯氟隔膜調節閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
二、氣動襯氟隔膜調節閥詳細信息
|
品牌：滬山
|
型號：G41F46
|
材質：襯氟
|
|
連接形式：法蘭
|
結構形式：堰式
|
公稱通徑：15-300（mm）
|
|
適用介質：各種高腐蝕化學介質
|
驅動方式：手動
|
壓力環境：常壓
|
|
工作溫度：常溫
|
標準：國標
|
流動方向：雙向
|
|
零部件及配件：手輪
|
用途：調節
|
類型(通道位置)：二通式
|
|
規格：15,20,25,32,40,50,65,80,100,125,150,200,250,300
|
屬性：屬性值
|
三、氣動襯氟隔膜調節閥特征
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；電動單座調節閥連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于150度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用
漏率：≤1.3×10-5Pa。L/S；工作溫度：氟橡膠-30℃～+150℃；
四、氣動襯氟隔膜調節閥主要襯材料
聚全氟乙烯 FEP (F46)
適用介質
任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等。
使用溫度：-85~150
特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性
高，有極好的耐候性和輻射性。
五、氣動襯氟隔膜調節閥注意事項
1.閥門應存放在干燥通風的室內，嚴禁堆迭放置。
2.庫存閥門的通路兩端必須封口，以防異物進入內腔而損傷密封部件。且應避免與油類或其它易燃物品接觸。
3.本閥的金屬加工表面應清除污垢，并涂以防銹劑。
4.襯膠層或橡膠隔膜表面切勿涂刷油脂類物品，以免產生橡膠溶脹而影響閥門使用壽命。
5.在存放期間或停用期間，應逆時針旋轉手輪，使閥門處于微啟狀態，避免使隔膜因長期受壓而失去彈性。
6.運輸過程中或安裝時，吊索不得系結在手輪或閥桿上。并嚴禁與其它金屬或硬質物撞擊，以防損傷零件和襯層。 字串6
7.安裝前，應仔細核對管路的運行條件及介質是否與本閥規定的適用范圍相符，避免選型不當而造成不必要的損失，乃致發生意外事故。
8.本閥除不宜應用于真空管路外，可在管路的任意位置安裝作雙向流動，但應確保操作和維修的方便。
9.安裝時，應將閥體內腔清洗干凈，防止污垢卡阻或損傷密封部件，并檢查各部位連接螺栓是否均勻緊固。
10.運行中必須經常檢查與介質接觸的部件，并按實際使用情況，定期更換易損部件。
11.當需要換隔膜時，應注意切勿將隔膜擰得過緊或過松。
12.本閥如應用于間斷性運行管路上，則在停止使用期間，應清洗與介質接觸部位，以延長使用壽命。
13.在手動操作縱閥門時，不得借助于輔助杠桿使閥門啟閉，以免扭矩過大而損傷驅動零件或密封部位。
14.經檢修后的閥門，在應用前，需按有關測試規定進行密封性試驗，合格后方能安裝。并作好維修記不以備查考。
