產品名稱：
|

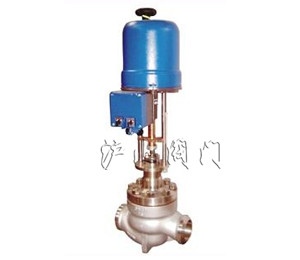

電動籠式調節閥
|
產品型號：
|
DHCB
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
籠式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN100-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、DHCB電動籠式調節閥結構特點和應用范圍
CV3000-KHCB電動籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用電動執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
二、DHCB電動籠式調節閥技術參數和性能指標
閥體：
型 式 直通鑄造球形閥
公稱通徑 100～300mm
公稱壓力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接連接：對接焊BW
材 料 ZG25 ZG1Cr18Ni9Ti
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 閥 蓋 常溫型（P）：-17～+230℃ 伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）：整體式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料
閥內組件：
閥芯型式 先導式閥芯
材 料 17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金
執行機構：
型 式 DKZ系列電動執行機構；361L系列電子式電動執行機構；SKZ系列電子式電動執行機構；PSL系列電子式電動執行機構
輸入信號 DKZ執行機構: Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
361L執行機構: 4～20mA·DC、1～5V·DC(輸入電阻250Ω)
SKZ執行機構: 4～20mA·DC、1～5V·DC
PSL執行機構: 4～20mA·DC
電源電壓 DKZ執行機構：220V，50Hz
361L執行機構：220V，50Hz
SKZ執行機構：?jiǎn)蜗嗫刂?20V，50Hz
PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz；三相控制380V，50Hz
手動機構 DKZ執行機構：手輪
361L執行機構：離合式
SKZ執行機構：手輪
PSL執行機構：手輪
閥作用型式： 電動CV3000調節閥電關式或電開式
附 件： 定位器、手輪機構、閥位傳送器等
三、DHCB電動籠式調節閥性能
泄 漏 量 符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
回 差 配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差 配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料時
可調范圍 50：1
