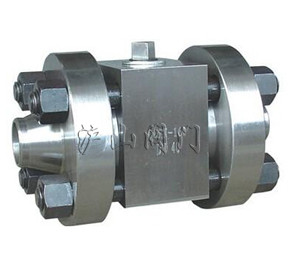

高壓對焊球閥


高壓對焊球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



產品名稱 高壓對焊球閥   產品型號 Q61F-16P
  驅動方式 手動   連接形式 對焊、承插焊
  結構形式 浮動球球閥   密封結構 聚四氟乙烯等
  壓力范圍 16-32MPa    公稱通徑 DN10-DN100
  常用材質 鍛鋼、304、316   技術咨詢 021-31007323


高壓對焊球閥介紹

高壓對焊球閥結構圖

一、高壓對焊球閥產品特點

1、高壓對焊球閥本產品所有部件均為鍛件。
2、采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。

二、高壓對焊球閥應用規范

公稱壓力:16-32MPa
適用溫度:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
焊接類型:對焊(BW)、承插焊(SW)

三、高壓對焊球閥主要零件材料

適用介質
Suitablemedium
型號
Type
閥體
Body
球體、閥桿
Ball, Stem
手柄
Handend
密封圈
Gasket
墊片、填料
Shim,Packing
水、蒸汽、油品Water,steam, oil Q61N-16/320C
Q661N-160/320C
A105、45 1Cr18/1Cr18Ni9Ti 鑄鐵WCB 聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE
對位聚苯PPL
聚四氟乙烯PTFE對位聚苯PPL
硝酸類
Nitric Acid
Q61N-16/320P
Q661N-160/320P
304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
醋酸類
Acetic Acid
Q61N-16/320R
Q661N-160/320R
316/1Cr18Ni12Mo2TI 316/Cr18Ni12Mo2Ti

四、高壓對焊球閥主要尺寸

型號
Type
公稱通徑
Nominal diameter
尺寸 Dimensions
L L1 D D1 H L0
Q61F N-160
Q61F N-160
10 150 60 90 18 68 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 985 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 220 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800

型號
Type
公稱通徑
Nominal diameter
尺寸Dimensions 氣動裝置
L L1 D D1 H L0
Q61F N-160
Q61F N-320
10 150 60 90 18 211 255 QD60
15 170 70 100 23 293 348 QD100
20 191 81 110 29 297 348 QD100
25 205 95 115 36 303 348 QD100
32 230 110 150 43 456 520 QD150
40 260 120 170 49 463 520 QD150
50 330 140 200 61 478 520 QD150
65 360 150 225 80 180 500 -
80 380 160 270 105 200 600 -
100 430 188 320 118 245 800 -
