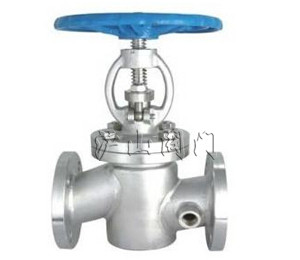

BJ41HW夾套保溫直通式截止閥，主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。夾套保溫直通式截止閥兩法蘭之間焊裝有金屬夾套，在氧氣專用截止閥的側面和底部設置了夾套接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。BJ41W夾套保溫直通式截止閥的連接法蘭相較于普通截止閥要大一至兩個規格。
二、BJ41HW夾套保溫直通式截止閥優缺點
BJ41HW夾套保溫直通式截止閥的優點如下：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
BJ41HW夾套保溫直通式截止閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
三、BJ41HW夾套保溫直通式截止閥安裝維護
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
四、BJ41HW夾套保溫直通式截止閥主要外形尺寸和連接尺寸(系列2)
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
配應法蘭
DN
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
|
BJ41HW-16C P
|
15
|
130
|
115
|
85
|
65
|
14
|
4-Φ14
|
25
|
|
20
|
150
|
135
|
100
|
78
|
15
|
4-Φ18
|
32
|
|
25
|
160
|
145
|
110
|
85
|
16
|
4-Φ18
|
40
|
|
32
|
180
|
160
|
125
|
100
|
16
|
4-Φ18
|
50
|
|
40
|
200
|
180
|
145
|
120
|
18
|
4-Φ18
|
65
|
|
50
|
230
|
195
|
160
|
135
|
20
|
8-Φ18
|
80
|
|
65
|
290
|
215
|
180
|
155
|
20
|
8-Φ18
|
100
|
|
80
|
310
|
245
|
210
|
185
|
22
|
8-Φ18
|
125
|
|
100
|
350
|
280
|
240
|
210
|
24
|
8-Φ23
|
150
|
|
125
|
400
|
335
|
295
|
265
|
26
|
12-Φ23
|
200
|
|
150
|
480
|
405
|
335
|
320
|
30
|
12-Φ25
|
250
|
|
200
|
600
|
460
|
410
|
375
|
30
|
12-Φ25
|
300
|
|
BJ41HW-25C P
|
15
|
130
|
115
|
85
|
65
|
16
|
4-Φ14
|
25
|
|
20
|
150
|
135
|
100
|
78
|
18
|
4-Φ18
|
32
|
|
25
|
160
|
145
|
110
|
85
|
18
|
4Φ18
|
40
|
|
32
|
180
|
160
|
125
|
100
|
20
|
4-Φ18
|
50
|
|
40
|
200
|
180
|
145
|
120
|
22
|
8-Φ18
|
65
|
|
50
|
230
|
195
|
160
|
135
|
22
|
8-Φ18
|
80
|
|
65
|
290
|
230
|
190
|
160
|
24
|
8-Φ23
|
100
|
|
80
|
310
|
270
|
220
|
188
|
28
|
8-Φ25
|
125
|
|
100
|
350
|
330
|
250
|
218
|
30
|
8-Φ25
|
150
|
|
125
|
400
|
360
|
310
|
278
|
34
|
12-Φ25
|
200
|
|
150
|
480
|
425
|
370
|
332
|
36
|
12-Φ30
|
250
|
|
200
|
600
|
485
|
430
|
390
|
40
|
18-Φ30
|
300
|
