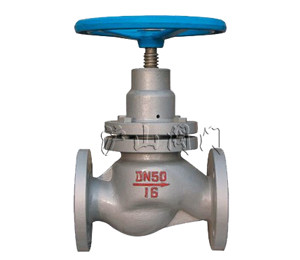

產品名稱：	非金屬法蘭柱塞閥	產品型號：	U41SM
驅動方式：	手動	連接形式：	法蘭
結構形式：	直流通道	密封材料：	硬質合金、不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

U41SM非金屬法蘭柱塞閥介紹

U41SM非金屬法蘭柱塞閥的結構特點是由一個不銹鋼柱塞和上下兩個富有彈性的密封環，以及能保持上下密封環固定距離的金屬框架組成，柱塞尤如瓶塞一般地插入兩密封環中形成圓柱形接觸。氧氣專用截止閥 其密封面積之大是傳統截止閥無法可比的，密封效果特佳，上密封環防止外泄漏，下密封環起內密封作用，若久用之后出現滲漏時，可通過調節閥蓋上固定螺栓的壓力（先將閥口處于關閉狀態）使密封環端面上的密封比壓增加，導致經向分力增加，使之泄漏的密封環重機關報恢復密封，我廠經過多次過盈密批配合的密封試驗，確定了合理的過盈密封值，經往復運動百萬次，仍能完全可靠地提供良好的密封效果。

一、U41SM非金屬法蘭柱塞閥應用范圍

這類不銹鋼手動閥門適用于治金、電業、化工、煉油、化肥、紡織、輕工、食品等行業中，壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等管道上作為介質流動的啟閉裝置，也可以作為調節流量之用。

二、U41SM非金屬法蘭柱塞閥主要連接、結構尺寸

DN(mm) 尺寸	UJ41SM-16C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500



DN(mm) 尺寸	UJ41SM-25C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
H	170	190	210	240	240	270	300	350	400	440	510	590	710	830	950	1080
W	100	100	110	140	160	180	200	240	270	310	330	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42．5	57	91	150	220	300	550



DN(mm) 尺寸	UJ41SM-40C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	39	50	57	65	75	87	109	120	149	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41
