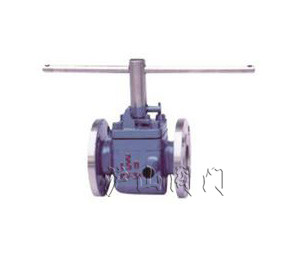

產品名稱：	美標夾套保溫卡套旋塞閥	產品型號：	滬山
驅動方式：	手動、氣動、電動、蝸輪	連接形式：	卡套
結構形式：	直通、三通	密封材料：	橡膠
壓力范圍：	150～600Lb	公稱通徑：	DN15-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

美標夾套保溫卡套旋塞閥介紹

一、美標夾套保溫卡套旋塞閥產品用途

美標夾套保溫卡套旋塞閥適用于公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、美標夾套保溫卡套旋塞閥主要結構特點

1、三通保溫旋塞閥產品結構合理、密封可靠、性能優良、造型美觀。

2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

3、閥門沒有空腔給介質積聚。

4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。

5、雙向流動，使用安裝更方便。

6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

三、美標夾套保溫卡套旋塞閥技術規范

驅動方式 手柄，蝸輪蝸桿傳動，氣動，電動

設計標準 API599，API6D

結構長度 ASME B16.10

連接法蘭 ASME B16.5

試驗和檢驗 API598.API6D

注：閥門連接法蘭尺寸可根據用戶要求設計制造。

四、美標夾套保溫卡套旋塞閥主要外形尺寸及連接尺寸注：（加大法蘭）口徑4″及4″以上帶蝸輪

DN	L	d1	d2	d3	b	f	c	H	K	M	N	N-ФZ
150Lb
1/2	108	51	79.5	108	11	2	300	150	0	25	35	4-15
3/4	117	73	98.5	127	11	2	300	155	0	25	40	4-15
1	127	92	120.5	152	12	2	300	160	0	25	45	4-19
11/4	140	92	120.5	152	13	2	350	160	0	25	50	4-19
11/2	165	127	152.5	190	15	2	400	190	0	40	70	4-19
2	178	127	152.5	190	16	2	500	200	0	40	70	4-19
21/2	190	127	152.5	190	18	2	500	220	0	40	80	4-19
3	203	157	190.5	279	19	2	500	230	0	40	100	8-19
4	229	216	241.5	279	22	2	/	380	0	50	100	8-22
5	254	216	241.5	279	24	2	/	460	0	50	120	8-22
6	267	270	298.5	343	26	2	/	520	0	50	150	8-22
8	292	324	362	406	29	2	/	580	0	80	170	12-25
10	330	381	432	483	31	2	/	620	0	80	190	12-25
12	356	413	476	533	32	2	/	680	0	80	200	12-29
300Lb
1/2	140	51	89	124	15	2	300	150	0	25	35	4-19
3/4	152	73	114.5	156	16	2	300	155	0	25	40	4-22
1	165	92	127	165	18	2	300	160	0	25	45	8-19
11/4	178	92	127	165	19	2	350	180	0	25	50	8-19
11/2	190	127	168.5	210	21	2	400	190	0	40	70	8-22
2	216	127	168.5	210	23	2	500	200	0	40	70	8-22
21/2	241	127	168.5	210	26	2	500	220	0	40	80	8-22
3	283	157	200	254	29	2	500	230	0	40	100	8-22
4	305	216	270	318	32	2	/	380	0	50	100	12-22
5	381	216	270	318	35	2	/	460	0	50	120	12-22
6	403	270	330	381	37	2	/	520	0	50	150	12-25
8	419	324	387.5	445	42	2	/	580	0	80	170	16-29
10	457	381	451	521	48	2	/	620	0	80	190	16-32
12	502	413	514.5	584	51	2	/	680	0	80	200	20-32
600Lb
1/2	165	51	89	124	22	7	300	150	0	25	50	4-19
3/4	190	73	114.5	156	23	7	300	155	0	25	50	4-22
1	216	92	127	165	25	7	300	160	0	25	50	8-19
11/4	229	92	127	165	28	7	350	180	0	25	60	8-19
11/2	241	127	168	210	30	7	400	190	0	40	80	8-22
2	292	127	168	210	33	7	500	200	0	40	80	8-22
21/2	330	127	168	210	36	7	500	220	0	40	90	8-22
3	356	157	216	273	39	7	/	230	0	40	110	8-25
4	432	216	292	356	45	7	/	380	0	50	110	12-29
5	508	216	292	356	52	7	/	460	0	50	130	12-29
6	559	270	349	419	55	7	/	520	0	50	160	12-32
8	660	324	432	508	63	7	/	580	0	80	180	16-35
10	787	381	489	559	71	7	/	620	0	80	200	20-35
12	838	413	527	603	74	7	/	680	0	80	210	20-38
