產品名稱：
|

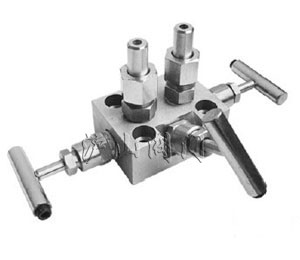

3051一體化閥組
|
產品型號：
|
3051
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭、螺紋
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
16.0MPa
|
公稱通徑：
|
DN6
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
一、3051一體化閥組組成結構：
一體化閥組一體化三閥組由閥體、二個波紋管截止閥及一個平衡閥組成。
二、3051一體化閥組結構形式：
3051一體化三閥組，是差壓變送器的組合件。通過閥組與各種類型的差壓變送器結為一體，使差壓變送器的鏈接簡化而牢固，并減少泄漏點。該閥可配接：1151、3051、EJA、ST3000等系列差變送器。
三、3051一體化閥組應用規范：
1、設計制造：GB/T 12224-1989 ；JB/T 8473-1996
2、連接形式：法蘭式連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
四、3051一體化閥組技術指標：
入口（2×）：M20×1.5/Ф14(活接式焊接導管)(中心距35mm).
出口（2×）：法蘭（與變送器連接）中心距54mm.
4個螺栓孔中心距54mm. ×41.3mm.
螺栓螺紋:UNF7/16-20，M10 ×1.5, M12 ×1.75
壓力等級:16MPa—40MPa,3532PSi—6000PSi
適用溫度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)
一體化三閥組可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器.
五、3051一體化閥組性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
16
|
|
殼體實驗
|
24
|
|
密封試驗
|
17.6
|
|
氣壓試驗
|
9.6
|
|
適用溫度
|
≤180℃
|
|
適用介質
|
水、蒸汽、油品等
|
六、3051一體化閥組主要零件材料：
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
3051-160
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
3051-160P
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|

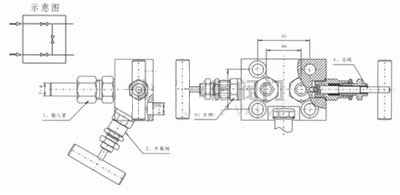

七、3051一體化閥組主要外形尺寸：
|
規格
|
2-Ф
|
4-Ф
|
A0
|
A1
|
B1
|
重量
|
|
DN6
|
2-Ф14
|
4-Ф12
|
35
|
54
|
41
|
1.9
|
